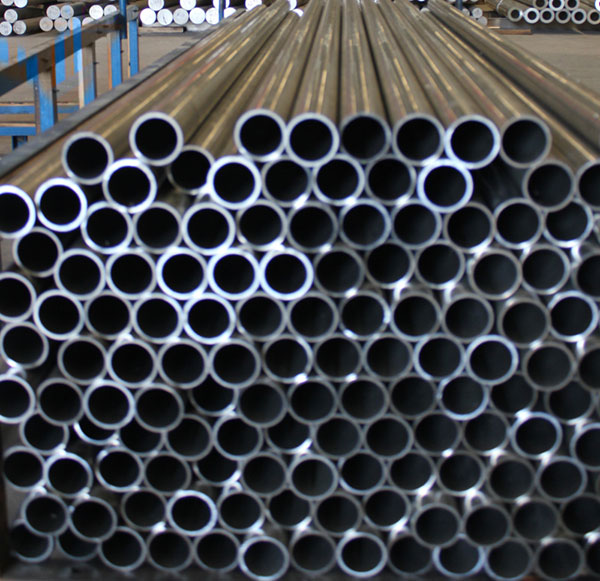

A1060 1070Aアルミパイプ母線
1.A1060 1070Aアルミパイプ母線
A1060 1070Aアルミパイプ母線は、表皮効果係数が小さい中空の芯線で、コロナの初期電圧を上げるのに有益です。 屋外配電ユニットは、小さなフットプリント、簡単な構造、および明確なレイアウトという利点を有する管状導体を使用しています。
1）実行基準：GB / T27676-2011アルミニウムおよびアルミニウム合金の管状のコンダクターまたはASTM B 317M-07
2）合金：A1060 1070A
3）製品の質別：H18、O
4）プロダクトは光沢のある表面、美しい出現および均一サイズの空の管状の構造です。
5）外径はφ60mmからφ450mmです。
6）3mmから15mmまでの壁の厚さ。
7）15ｍルまでの単一の長さ。
2.A1060 1070Aアルミパイプ母線の化学組成および機械的性質
3.A1060 1070Aアルミパイプ母線のOD許容差および壁厚さの許容差
3.1 OD公差（単位：mm）
3.2肉厚公差（単位：mm）
4.A1060 1070Aアルミパイプ母線の主な性能は次のことに反映されています。
1）A1060 1070Aアルミパイプ母線は、角型バスバーと同等の滑らかな表面、高寸法精度、高引張強度、低放電および変形、低電力損失を備えた、先進のホットトップ鋳造シームレスチューブなどの一連の先進技術を採用しています。ケーブルの40％。
2）A1060 1070Aアルミパイプ母線は、優れた加工、溶接、電気および熱抵抗を持っています。製品は科学技術部門によって識別され、国際的な高度なレベルに達しました。
３）対流熱放散条件が良く、温度上昇が低く、損失が小さく、導電性が強く、そして電流容量が大きい。
４）設置面積が小さく、結合管バスバーが軟質導体の設置面積の１／３である。
5）内部粒構造が密集している、耐食性が強い、それが氷で覆われるのは容易ではない、耐災害性が強く、そして耐用年数が長い。
6）便利なインストール、美しい外観、安全で安定した信頼性の高い操作、修理やメンテナンスが容易。
5.A1060 1070Aアルミパイプ母線用途：
A1060 1070Aアルミパイプ母線は主に電力建設プロジェクト、送電線と変電所変圧器の間の導体接続、送電線のジャンパー、電力設備の接続導体、および高電流DC氷融解装置の過電流導体で使用されます。これは、従来の長方形、トラフ型、棒状のバスバーおよびフレキシブル導体に代わる新しい導体であり、送電および変電システムにおける重要な機器（材料）の1つであり、送電および変電システムおよび電力機器に対して安全で信頼できる操作を果たします。
1.A1060 1070Aアルミパイプ母線
A1060 1070Aアルミパイプ母線は、表皮効果係数が小さい中空の芯線で、コロナの初期電圧を上げるのに有益です。 屋外配電ユニットは、小さなフットプリント、簡単な構造、および明確なレイアウトという利点を有する管状導体を使用しています。
1）実行基準：GB / T27676-2011アルミニウムおよびアルミニウム合金の管状のコンダクターまたはASTM B 317M-07
2）合金：A1060 1070A
3）製品の質別：H18、O
4）プロダクトは光沢のある表面、美しい出現および均一サイズの空の管状の構造です。
5）外径はφ60mmからφ450mmです。
6）3mmから15mmまでの壁の厚さ。
7）15ｍルまでの単一の長さ。
2.A1060 1070Aアルミパイプ母線の化学組成および機械的性質
| 合金 | Chemical component(%) | ||||||||||||
| Si | Fe | Cu | Mn | Mg | Cr | Zn | V | Ti | Zr | Other | Al | ||
| Each | Total | ||||||||||||
| A1060 | ≤0.25 | ≤0.35 | ≤0.05 | ≤0.03 | ≤0.03 | -- | ≤0.05 |
≤ 0.05 |
≤0.03 | － | ≤0.03 | -- | 99.60 |
| 1070A | ≤0.20 | ≤0.25 | ≤0.03 | ≤0.03 | ≤0.03 | -- | ≤0.07 | -- | ≤0.03 | -- | ≤0.03 | -- | 99.70 |
| 合金 | 1060,1070A | |
| 質別 | H18 | O |
| 密度，g/cm3 | 2.71 | |
| 融点、℃ | 640-665 | |
| 引張強度MPa | ≥150 | ≤95 |
| 降伏強度MPa | － | － |
| 伸び％ | ≥8 | ≥30 |
|
熱伝導率 （卡/℃ x cm x s） |
0.5 | |
| 導電率、IACS％ | 60 | 61 |
| 抵抗温度係数、1 /℃ | 0.0042 | |
| 比抵抗ρ、Ω・mm 2 / m | 0.029 | 0.028264 |
| ポアソン係数μ | 0.31 | |
3.A1060 1070Aアルミパイプ母線のOD許容差および壁厚さの許容差
3.1 OD公差（単位：mm）
| 公称外径 | >50～75 | >75～120 | >120～150 | >150～200 | >200～250 |
| 通常レベル± | 0.23 | 0.30 | 0.40 | 0.60 | 0.80 |
| 高精度± | 0.15 | 0. 20 | 0.30 | 0.50 | 0.70 |
3.2肉厚公差（単位：mm）
| 公称肉厚 | >3.0～4.0 | >4.0～5.0 | >5.0～8.0 | >8.0～10 | >10～15 | |
|
平均肉厚 公称肉厚± |
通常レベル | 0.30 | 0.40 | 0.50 | 0.70 | 0.80 |
| 高精度 | 0.15 | 0.15 | 0.20 | 0.30 | 0.40 | |
|
任意の肉の厚さと 公称肉厚± |
通常レベル | 0.40 | 0.50 | 0.60 | 0.80 | 1.00 |
| 高精度 | 0.20 | 0.20 | 0.30 | 0.40 | 0.50 | |
4.A1060 1070Aアルミパイプ母線の主な性能は次のことに反映されています。
1）A1060 1070Aアルミパイプ母線は、角型バスバーと同等の滑らかな表面、高寸法精度、高引張強度、低放電および変形、低電力損失を備えた、先進のホットトップ鋳造シームレスチューブなどの一連の先進技術を採用しています。ケーブルの40％。
2）A1060 1070Aアルミパイプ母線は、優れた加工、溶接、電気および熱抵抗を持っています。製品は科学技術部門によって識別され、国際的な高度なレベルに達しました。
３）対流熱放散条件が良く、温度上昇が低く、損失が小さく、導電性が強く、そして電流容量が大きい。
４）設置面積が小さく、結合管バスバーが軟質導体の設置面積の１／３である。
5）内部粒構造が密集している、耐食性が強い、それが氷で覆われるのは容易ではない、耐災害性が強く、そして耐用年数が長い。
6）便利なインストール、美しい外観、安全で安定した信頼性の高い操作、修理やメンテナンスが容易。
5.A1060 1070Aアルミパイプ母線用途：
A1060 1070Aアルミパイプ母線は主に電力建設プロジェクト、送電線と変電所変圧器の間の導体接続、送電線のジャンパー、電力設備の接続導体、および高電流DC氷融解装置の過電流導体で使用されます。これは、従来の長方形、トラフ型、棒状のバスバーおよびフレキシブル導体に代わる新しい導体であり、送電および変電システムにおける重要な機器（材料）の1つであり、送電および変電システムおよび電力機器に対して安全で信頼できる操作を果たします。
- 一般的に使用されるアルミパイプ母線、配管と封筒と管蓋サイズ
| 主なパイプ | 配管 | 封筒と管蓋 | ||
| 外径OD，mm | 肉厚t,mm | 外径OD，mm | 肉厚t,mm | 外径D，mm |
| 80 | 4 | 71 | 3 | 70 |
| 90 | 5 | 79 | 4 | 79 |
| 100 | 5 | 89 | 5 | 89 |
| 110 | 5 | 99 | 5 | 99 |
| 120 | 5 | 109 | 5 | 109 |
| 130 | 7 | 115 | 7 | 115 |
| 150 | 7 | 135 | 7 | 135 |
| 150 | 10 | 129 | 10 | 129 |
| 170 | 7 | 155 | 7 | 155 |
| 170 | 10 | 149 | 10 | 149 |
| 200 | 10 | 179 | 10 | 179 |
| 250 | 10 | 229 | 10 | 229 |
